Paano Sukatin ang Sukat ng Bearing: Isang Kumpletong Step-by-Step na Gabay

Upang sukatin ang laki ng tindig, kailangan mo ng tatlong numero: ang panloob na diameter (bore) , ang panlabas na diameter (OD) , at ang lapad . Gumamit ng caliper upang sukatin ang bawat dimensyon nang direkta sa bearing, o basahin ang naka-print na numero ng bahagi ng bearing at i-decode ito gamit ang karaniwang bore chart. Ang tatlong sukat na ito, na naitala sa millimeters o pulgada, ang kailangan lang para matukoy ang kapalit na bearing o mag-order ng katugmang isa mula sa isang catalog.

Ang mga bearings ay mukhang simple mula sa labas, ngunit ang hindi pagkakatugma ng kahit kalahating milimetro sa laki ng butas ay maaaring pumigil sa isang kapalit na bahagi mula sa paglapat ng isang baras o pabahay. Ang gabay na ito ay eksaktong nagpapaliwanag kung paano sukatin nang tama ang laki ng bearing, ang mga tool na kailangan, kung paano i-decode ang mga numero ng bahagi ng bearing, at ang mga pagkakamali na kadalasang humahantong sa pag-order ng maling bahagi.

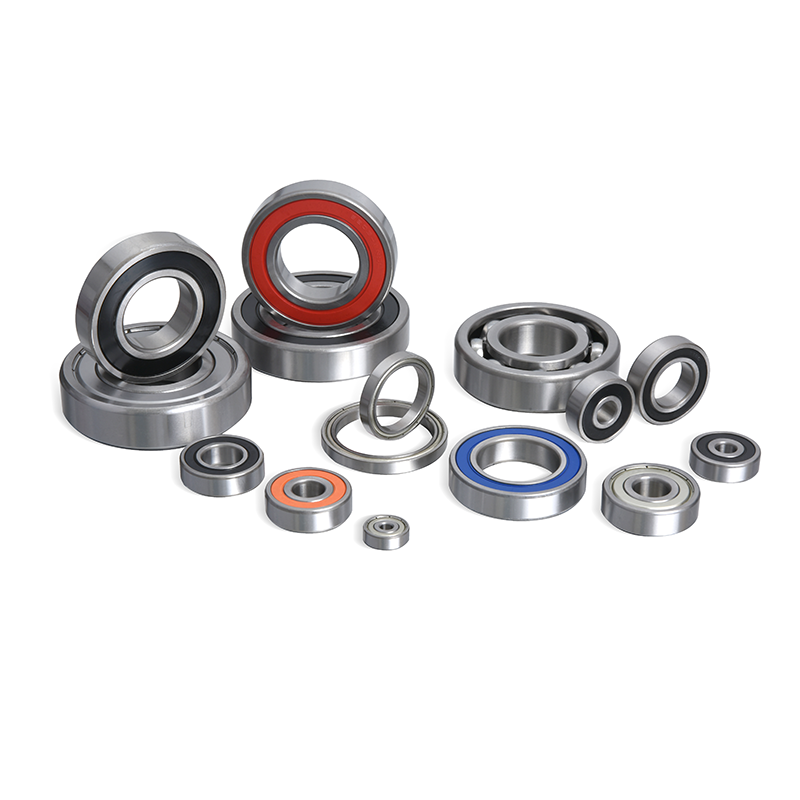

Ang Tatlong Pangunahing Dimensyon ng Bawat Bearing

Ang bawat rolling-element bearing, ito man ay ball bearing o roller bearing, ay tinutukoy ng parehong tatlong dimensyon ng hangganan na itinatag sa ilalim ng internasyonal na pamantayan ISO 15:2017 para sa metric ball bearings at Pamantayang ABMA 9 sa Estados Unidos. Ang pag-alam kung ano ang kinakatawan ng bawat dimensyon ay ang unang hakbang sa pagsukat ng sukat ng bearing nang tama.

Inner Diameter (Bore Diameter)

Ang diameter ng bore ay ang butas sa gitna ng tindig kung saan dumadaan ang baras. Ito ang nag-iisang pinaka-kritikal na sukat, dahil kung ang bore ay hindi tumutugma sa diameter ng baras, ang tindig ay hindi maaaring mai-install. Ang mga sukat ng bore ay karaniwang mula sa 3mm sa miniature bearings hanggang sa higit sa 200mm sa industrial bearings.

Panlabas na Diameter (OD)

Ang panlabas na diameter ay ang pagsukat sa labas ng gilid ng tindig, kung saan ito nakaupo sa loob ng pabahay. Ang OD ay dapat na tumugma sa housing bore nang tumpak upang maiupo ang bearing nang walang labis na pagkaluwag o pagkagambala.

Lapad (o Kapal)

Ang lapad ay tumutukoy sa distansya mula sa isang mukha ng tindig patungo sa isa pa, na sinusukat kasama ang axis ng pag-ikot. Sa thrust bearings, ang dimensyong ito ay tinatawag na taas sa halip na lapad, ngunit ito ay sinusukat sa parehong paraan.

Dimensyon	Ang Sinusukat Nito	Karaniwang Tool	Karaniwang Saklaw
Bore (Inner Diameter)	Diameter ng butas sa gilid ng baras	Sa loob ng caliper, digital caliper	3mm hanggang 200mm
Panlabas na Diameter	Diameter ng ibabaw ng pabahay-side	Sa labas ng caliper, digital caliper	8mm hanggang 350mm
Lapad	Distansya sa pagitan ng dalawang mukha	Depth gauge, caliper jaws	2mm hanggang 90mm

Talahanayan 1. Ang tatlong dimensyon ng hangganan na tinukoy sa ilalim ng ISO 15:2017 at ABMA Standard 9 para sa radial ball bearings.

Mga Tool na Kinakailangan upang Sukatin ang Sukat ng Bearing nang Tumpak

Ang digital caliper ay ang pinakapraktikal na tool para sa pagsukat ng laki ng bearing para sa karamihan ng mga user, na nag-aalok ng mga pagbabasa na tumpak sa loob ng 0.02mm. Para sa mas mahigpit na pagpapaubaya sa trabaho, ang isang micrometer o bore gauge ay nagpapabuti pa ng katumpakan.

Digital at Vernier Caliper

Sinusukat ng digital caliper ang bore, outer diameter, at width sa iisang tool sa pamamagitan ng paglipat sa pagitan ng mga panlabas na panga, panloob na panga, at depth rod nito. Karaniwang binabasa ang mga digital caliper sa isang resolution na 0.01mm o 0.0005 inches, habang ang tradisyunal na vernier caliper ay binasa nang manu-mano hanggang sa humigit-kumulang 0.05mm na resolution.

Panlabas at Panloob na Micrometer

Ang micrometer ay nag-aalok ng mas mataas na katumpakan kaysa sa isang caliper, kadalasan sa loob ng 0.001mm, na ginagawa itong mas gustong tool para sa precision bearings na ginagamit sa mga spindle, gearbox, o aerospace na bahagi kung saan mahalaga ang tolerance stacking.

Bearing Number Charts

Kung ang bearing ay mayroon pa ring nababasang part number na nakatatak sa kalasag o singsing nito, ang isang bearing number chart ay maaaring palitan ng ganap na pisikal na pagsukat, dahil ang numero mismo ang nag-encode ng bore, OD, at lapad na serye.

Tool	Karaniwang Katumpakan	Pinakamahusay na Kaso ng Paggamit	Limitasyon
Digital Caliper	±0.02mm	Pangkalahatang bore, OD, mga pagsusuri sa lapad	Nakadepende sa baterya
Vernier Caliper	±0.05mm	Mga sukat sa field, hindi kailangan ng baterya	Mas mabagal magbasa
Micrometer	±0.001mm	Precision tolerance verification	Limitadong saklaw ng pagsukat bawat tool
Bearing Number Chart	Eksaktong (kung nababasa)	Mabilis na pagkakakilanlan, walang mga tool na kailangan	Walang silbi kung ang numero ay pagod na

Talahanayan 2. Paghahambing ng mga karaniwang tool na ginagamit upang sukatin ang laki ng bearing at ang kanilang karaniwang mga saklaw ng katumpakan.

Hakbang-hakbang na Proseso sa Pagsukat ng Bearing

Ang wastong pagsukat ng isang tindig ay tumatagal ng mas mababa sa limang minuto kapag ang mga hakbang ay sinusunod sa pagkakasunud-sunod. Nalalapat ang proseso sa ibaba sa ball bearings, roller bearings, at karamihan sa thrust bearings.

1. Linisin ang tindig gamit ang tuyong tela o low-pressure na hangin upang maalis ang mantika, dumi, o kalawang na maaaring makasira sa mga pagbasa.
2. Tingnan kung may naka-print na numero ng bahagi sa shield, inner ring, o outer ring face bago sukatin, dahil maaari nitong kumpirmahin o laktawan ang manu-manong proseso.
3. Sukatin ang bore sa pamamagitan ng pagbubukas ng mga panga sa loob ng caliper sa loob ng inner ring at pagkuha ng pagbabasa sa dalawang puntos na 90 degrees ang pagitan, pagkatapos ay i-average kung magkaiba ang mga ito.
4. Sukatin ang panlabas na diameter sa pamamagitan ng pagsasara ng mga panga sa labas ng caliper sa paligid ng panlabas na singsing, muling suriin ang dalawang punto upang kumpirmahin ang pag-ikot.
5. Sukatin ang lapad gamit ang depth blade ng caliper o sa pamamagitan ng paghawak sa bearing sa pagitan ng mga panlabas na panga sa gilid nito.
6. Bilugan sa pinakamalapit na karaniwang sukat , dahil ang ibig sabihin ng mga pagpapaubaya sa pagmamanupaktura ay ang "17mm" na bore ay maaaring basahin bilang 16.98mm o 17.01mm sa isang caliper.
7. Cross-check gamit ang bore chart upang kumpirmahin ang tatlong sukat ay tumutugma sa isang tunay, gawang serye ng bearing sa halip na isang error sa pagsukat.

Paano Magbasa ng Bearing Number para Makita ang Sukat Nito

Karamihan sa metric bearings ay sumusunod sa isang numbering system kung saan ang huling dalawang digit ng part number ay nagpapahiwatig ng laki ng bore, batay sa isang formula na itinakda sa ilalim ng ISO 104 at ginamit sa buong industriya. Para sa mga bore code mula 04 hanggang 96, i-multiply ang dalawang-digit na code sa 5 upang makuha ang diameter ng bore sa millimeters.

Halimbawa, ang isang tindig na may numero 6203 ay may bore code na "03," na nahuhulog sa hanay ng pagbubukod sa ibaba ng 04 kaysa sa panuntunang multiply-by-5. Ang mga bore code 00 hanggang 03 ay gumagamit ng mga nakapirming halaga sa halip na ang formula.

Bore Code	Bore Diameter	Halimbawa Numero ng Bahagi
00	10mm	6200
01	12mm	6201
02	15mm	6202
03	17mm	6203
04	20mm (4 x 5)	6204
10	50mm (10 x 5)	6210

Talahanayan 3. Mga standard na metric bore code batay sa ISO 104, na nagpapakita kung paano ang huling dalawang digit ng isang bearing number ay isinasalin sa diameter ng bore.

Ang kumpletong numero ng bahagi na 6203 ay nagsasabi rin ng higit sa laki ng bore: ang nangungunang "6" ay nagpapahiwatig ng isang single-row deep groove ball bearing series, at ang "2" bago ang bore code ay nagpapahiwatig ng isang light duty series, ibig sabihin, ang OD at lapad ay sumusunod sa standardized na mga halaga ng 40mm OD at 12mm na lapad para sa eksaktong bore at kumbinasyon ng serye.

Sukatan vs Inch Bearing Measurement: Mga Pangunahing Pagkakaiba

Ang metric bearings ay sinusukat sa millimeters at sumusunod sa ISO numbering, habang ang inch-based na bearings ay sinusukat sa mga fraction o decimal na pulgada at sumusunod sa ANSI/ABMA numbering convention na karaniwan sa North American equipment na binuo bago ang metric standardization ay kumalat sa buong mundo.

Tampok	Mga Metric Bearing	Inch Bearings
Yunit ng Pagsukat	Milimetro (mm)	pulgada (in)
Pamantayan sa Pamamahala	ISO 15 / ISO 104	ABMA / ANSI
Karaniwang Rehiyon ng Paggamit	Global, nangingibabaw sa buong mundo	Legacy North American equipment
Estilo ng Pagnumero	Bore code x 5 na formula	Fractional bore (hal., 1/2 pulgada)
Pagpapalitan	Hindi direktang mapapalitan ng mga sukat ng pulgada	Hindi direktang mapapalitan ng mga sukat ng sukatan

Talahanayan 4. Mga pangunahing pagkakaiba sa pagitan ng metric at inch bearing measurement system.

Ang paghahalo ng dalawang sistema ay isa sa mga pinakamadalas na error sa pag-sourcing. Ang isang bore na 19.05mm ay mathematically identical sa 0.75 inches, ngunit ang bearing mismo ay magdadala ng ibang part number depende sa kung aling pamantayan ito ay ginawa sa ilalim, kaya ang pag-convert ng numero lamang ay hindi sapat na kumpirmasyon ng akma.

Paano Sukatin ang isang Bearing na Walang Nakikitang Mga Numero

Kapag ang numero ng bahagi ng isang bearing ay pagod na o nabigo na ito at bumagsak, sukatin ang shaft diameter at housing bore nang direkta sa halip na ang bearing mismo, dahil ang dalawang ibabaw na ito ay dapat tumugma sa bearing's bore at OD nang eksakto.

Sukatin ang shaft kung saan naka-upo ang bearing gamit ang outside caliper, at sukatin ang housing bore gamit ang inside caliper o telescoping gauge. Ang diameter ng shaft ay katumbas ng laki ng bearing, at ang housing bore ay katumbas ng OD ng bearing, sa loob ng tinukoy na tolerance ng tagagawa. Karaniwang matatantiya ang lapad mula sa natitira na puwang sa housing o itugma sa isang kapalit na catalog gamit ang dalawang kilalang dimensyon.

Mga Karaniwang Pagkakamali na Dapat Iwasan Kapag Nagsusukat ng Sukat ng Bearing

• Pagsukat sa ibabaw ng dumi o grasa buildup, na nagdaragdag ng maling kapal sa pagbabasa ng bore o OD.
• Kumuha lamang ng isang punto ng pagsukat sa halip na suriin ang bore o OD sa dalawang anggulo upang mahuli ang out-of-round wear.
• Nakakalito ang laki ng bore sa laki ng baras matapos masira ang baras mula sa mga taon ng pag-ikot ng bearing.
• Paghahalo ng sukatan at pulgadang pagbabasa sa pamamagitan ng pag-round ng 0.7874-inch na pagbabasa sa "20mm" nang hindi tinitingnan kung ito ay talagang isang pulgadang karaniwang bahagi.
• Hindi pinapansin ang lapad ng bearing ganap at pag-order batay sa bore at OD na nag-iisa, na maaaring magresulta sa isang bahagi na akma sa baras at pabahay ngunit nag-iiwan ng puwang o nakakasagabal sa mga katabing bahagi.

Mga Madalas Itanong

Ano ang pinakamadaling paraan upang sukatin ang laki ng tindig nang walang caliper?

Ang pinakamadaling paraan nang walang caliper ay basahin ang numero ng bahagi na nakatatak sa kalasag ng bearing at hanapin ito sa isang bore chart, dahil ang numero lamang ay nagpapakita ng bore, OD, at lapad nang walang anumang tool sa pagsukat.

Bakit hindi tumutugma ang aking pagbabasa ng caliper sa karaniwang sukat ng bearing?

Ang pagbabasa ng caliper na bahagyang bumaba sa karaniwang sukat, tulad ng 16.98mm sa halip na 17mm, ay karaniwang nagpapakita ng normal na pagpapaubaya sa pagmamanupaktura o maliit na pagkasira, hindi error sa pagsukat, at dapat na bilugan sa pinakamalapit na karaniwang sukat ng butas.

Maaari ba akong gumamit ng ruler sa halip na caliper para sukatin ang laki ng bearing?

Ang ruler ay maaaring magbigay ng tinatayang sukat ng bearing ngunit hindi sapat na tumpak para sa pag-order ng kapalit, dahil ang ruler reading ay karaniwang tumpak lamang sa humigit-kumulang 0.5mm, na maaaring sumasaklaw sa pagkakaiba sa pagitan ng dalawang magkatabing karaniwang sukat ng bore.

Paano ko malalaman kung ang isang bearing ay metric o pulgada ang laki?

Ang isang bearing ay sukatan kung ang numero ng bahagi nito ay sumusunod sa format ng ISO bore-code tulad ng 6203 o 6309, at ito ay pulgada ang laki kung ang numero ay tumutukoy sa isang fractional o decimal na pulgadang pagtatalaga tulad ng mga ginagamit sa tapered roller bearing series.

Mahalaga ba ang lapad ng tindig kung magkatugma na ang bore at OD?

Mahalaga pa rin ang lapad kahit na magkatugma ang bore at OD, dahil ang isang bearing na masyadong makitid o masyadong malapad ay maaaring lumipat sa loob ng housing o mabigong maupo laban sa mga nananatiling balikat, na humahantong sa maagang pagkasira o ingay.
